IS MURI (IS GEOMURS)

Description du logiciel



IS Muri est le logiciel dédié à l'analyse par éléments finis, selon les Eurocodes, des murs de soutènement à sections constantes ou variables, avec contreforts, bêches, pieux et tirants. La géométrie du mur peut être quelconque. Notamment la modélisation d'une semelle au pied du mur et la prise en compte d'une inclinaison du parement sont possibles.
En utilisant les icônes à l'écran, les fenêtres latérales divisées par des zones pertinentes et le double-clic sur les éléments concernés, il est possible de modifier la géométrie du mur à volonté.

De plus, les fonctions "macro" permettent de créer rapidement, grâce à l'insertion de quelques données et à une procédure guidée, un mur composé de deux segments ou un mur à contreforts (avant et arrière). Une autre "procédure" géotechnique permet la génération rapide d'un sol composé de plusieurs couches, en définissant leurs caractéristiques géotechniques. Une dernière "procédure" vous permet de configurer un mur bloqué, en définissant k0 – coefficient de pression au repos.

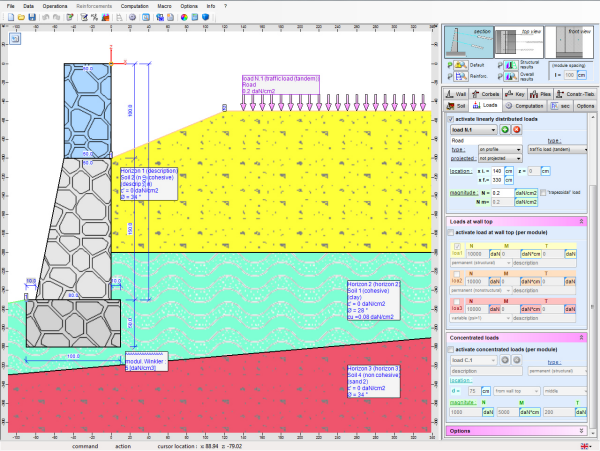

IS Muri permet de calculer des murs en blocs de différents types. Vous spécifiez une résistance au cisaillement et un coefficient de frottement différent pour les blocs et pour la zone de contact entre les blocs (interface). Le logiciel effectue le contròle de glissement d'un bloc sur l'autre (cisaillement) et le contròle de renversement d'un bloc sur l'autre.

Le logiciel propose automatiquement des dispositions d'armatures par défaut que l'utilisateur peut facilement modifier et personnaliser, en les adaptant à ses besoins et en les sauvegardant pour des travaux ultérieurs. Une fois sélectionnée une disposition, vous pouvez toujours apporter des modifications en modifiant le nombre, le diamètre et les coordonnées des armatures. Á travers les fenêtres appropriées, il est possible de voir les armatures dans la partie en élévation et aussi dans la partie de la semelle.
Le tableau des armatures de ferraillage, créé automatiquement, peut être exporté au format .dxf.

Le profil du terrain, avant et arrière, est représenté par une ligne polygonale dont l'utilisateur peut facilement déplacer les sommets à l'aide de la souris.
Le sol peut être composé de plusieurs couches dont les caractéristiques peuvent être attribuées rapidement, selon qu'il soit cohérent, pulvérulent ou rocheux. Chaque couche est associée à une inclinaison qui peut être différente en avant et en arrière. IS Muri permet de définir un matériau de remplissage au-dessus du talon de la semelle. La nappe aquifère peut avoir une hauteur et une inclinaison différente en avant et en arrière.
IS Muri effectue la vérification du renversement, du glissement, de la portance et de stabilitè générale du mur. La méthode utilisée pour calculer les poussées du sol est celle de Culmann si on a choisi la méthode "ka" (coefficient de poussée active), sinon le logiciel utilise le coefficient de poussée au repos si on la choisit méthode "k0".

Le logiciel prévoit l'insertion de charges concentrées ou réparties, linéaires ou trapézoïdales, agissant sur le profil du terrain, à la hauteur souhaitée et sur chaque élément structurel. Le type doit ˆtre indiqué pour chaque charge, afin que les coefficients appropriés soient appliqués à la génération automatique des cas de charges. Les combinaisons des charges sont générées automatiquement en fonction de l'approche choisie ou peuvent être créées indépendamment par l'utilisateur.

Une fenêtre spéciale indique la déformation et l'état de contrainte de la section concernée le long du voile du mur. Il est possible d'afficher la déformation du modèle d'éléments finis et sur chaque extrémité des différents segments composant le voile les déplacements horizontaux et verticaux.
Les résultats peuvent également être visualisés sur l'écran principal du logiciel. Ils concernent les pressions, l'effort normal, le moment fléchissant et l'effort tranchant sur le voile et sur la semelle ainsi que les pressions hydrostatiques et les vérifications géotechniques.

IS Muri effectue la vérification des éléments structuraux dans chaque section significative selon les méthodes aux états limites ultimes et aux états limites de service (limite à la tension du béton, limite à la tension de l'armature et à l'ouverture des fissures), selon les exigences des Eurocodes, en appliquant les différentes approches de projets prévues par les règlements techniques.

La vérification de la stabilité est effectuée selon les méthodes de Fellenius et Bishop. L'utilisateur défini le maillage des centres des cercles de rupture et le logiciel génère les surfaces de glissement et le coefficiente de sécurité globale en tenant compte des éléments de reinforcement (pieux, clous et tirants).
Un calcul de portance de la semelle est effectué par les méthodes Terzaghi, Meyerhof, Vesic.
La vérification des tirants insérés est effectuée selon la méthode de Bustamante et Doix, en distinguant dans les résultats la vérification structurelle de la partie en acier des tirants de la vérification géotechnique du bulbe d'ancrage.

Une fenêtre vous permet de voir le mur, les armatures, les pieux et les tirants éventuellement insérés, en 3 dimensions. Grâce à la molette de la souris, il est possible de se déplacer facilement dans l'espace entourant le mur, de le faire pivoter, de le rapprocher ou de l'éloigner.

La note de calcul finale contient toutes les données du projet, les choix effectués, les résultats des vérifications pour chaque cas de charge et le tableau des armatures. Il est possible de personnaliser le contenu en choisissant les chapitres et sous-chapitres à insérer. Ce document peut également être créée au format RTF.
